マテリアル設定について


INK’N PAINTでは無く、標準マテリアルを自己照明100にしてこのような設定をしています
自己照明を100にしてしまうと、トゥーン風の影が出来ないので
フォールオフを使用して影をつけています

拡散反射光マップに「RGB乗算」マップを設定
カラー1に「ビットマップ」を指定
カラー2に「フォールオフ」マップを指定














フォールオフマップのタイプを「シャドウ・ライト」に設定
ミキシング曲線を図のような極端な2階調に設定


フォールオフのミキシング曲線の設定で
いろんなシェーディングができます。

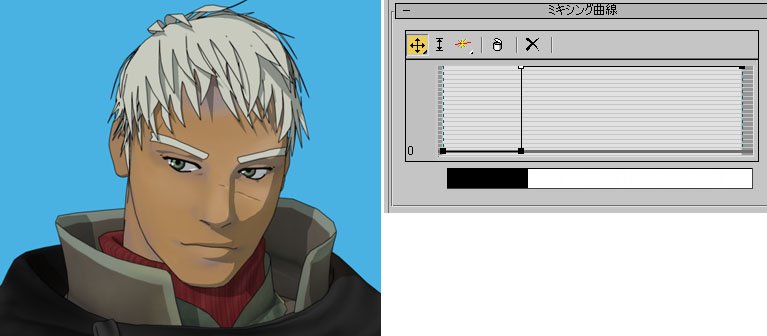

一般的なトゥーンシェーディング。2階調

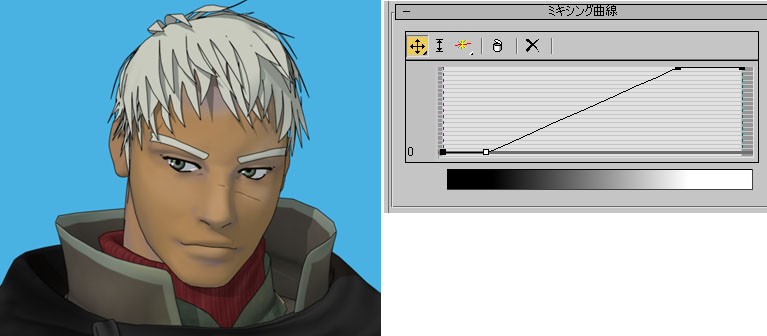

グラデーション

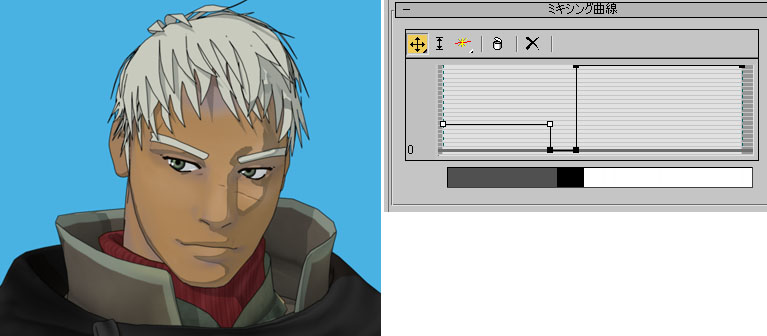

2階調影の中間に一段暗い影











フォールオフマップでは2色しか色が使えないので、3色以上の色を使いたい場合は

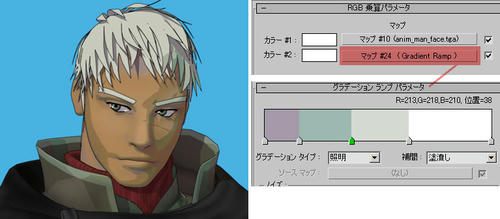

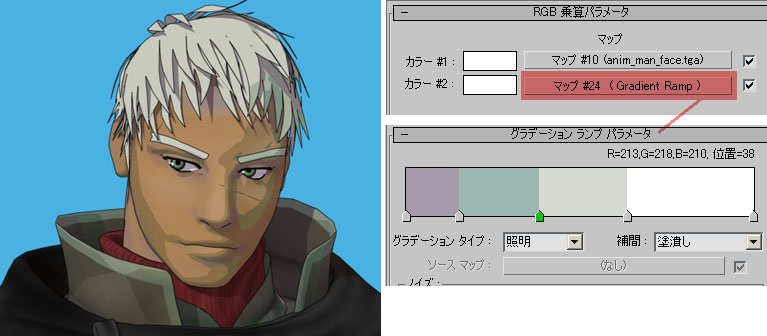

かわりにグラデーションランプマップを設定します
グラデーションタイプを「照明」にして、補完は「塗りつぶし」に設定
(バキっとした階調の影ではなく、グラデーションを作りたければ、補完のタイプは普通の「線形」にします)

その03に続きます
